Zašto su kotači za brušenje CBN -a najbolji izbor za brušenje konusa?

1. Pregled porasta i prednosti vitrificiranih kotača za mljevenje CBN -a

Pojava vitrificiranog vezanog kubičnog bor-nitrida (CBN) kotača za brušenje osiguralo je rješenje za visoko precizno mljevenje konusa. CBN (kubični bor-nitrid) je drugi najcjenjeniji materijal nakon dijamanta, a vitrificirana veza daje vrhunsku toplinsku otpornost i strukturnu stabilnost kotača za mljevenje. U usporedbi s tradicionalnim kotačima za brušenje, temeljne prednosti vitrificiranih kotača za mljevenje CBN -a uključuju:

Izuzetno dug život: otpornost na habanje je preko 100 puta veća od one kotača za mljevenje korunduma, značajno smanjujući promjene alata i vrijeme oblačenja.

Visoka toplinska stabilnost: Izdržava temperature veće od 1400 ° C, sprječavajući toplinsku deformaciju radnog komada.

Visoka precizno zadržavanje: Nizak gubitak zrna abrazivnog zrna osigurava dugotrajnu, stabilnu točnost obrade.

Mrežanje visoke učinkovitosti: povećava stopu uklanjanja metala za 30% do 50%, značajno poboljšavajući učinkovitost proizvodnje.

Osnovna svojstva vitrificiranih kotača za mljevenje CBN

Vitrificirani kotači za mljevenje CBN-a su alati za mljevenje visokih performansi izrađeni od kompozita abrazivnog kubičnog bor-nitrida (CBN) i vitrificiranog veziva. Ova jedinstvena kombinacija materijala daje im iznimne performanse obrade.

Svojstva CBN abraziva

Kubični bor -nitrid (CBN) je sintetički superhardni materijal s kristalnom strukturom sličnom dijamantu, koji se sastoji od kovalentno vezanih atoma bora i dušika. CBN abrazivi imaju sljedeće izvanredne karakteristike:

(1) Izuzetno visoka tvrdoća i otpornost na habanje

Mikronarednost može doseći 4500HV, drugo samo do dijamanta (10000HV) i više nego dvostruko više od Corunduma (2000HV)

Otpornost na habanje više je od 100 puta veća od običnih abraziva korunda, što ga čini posebno prikladnim za obradu materijala visoke tvrdog

(2) Izvrsna toplinska stabilnost

Visoko temperaturni otpor do 1400 ° C (dijamant se počinje oksidirati na 800 ° C)

Održava rezanje performansi na visokim temperaturama i ne reagira s metalima na bazi željeza

(3) Dobra kemijska inercija

Ne reagira kemijski s metalima poput željeza, nikla i kobalta

Posebno pogodno za preradu željeznih metala poput očvrsnog čelika i čelika velike brzine

Karakteristike vitrificirane veze

Vitrificirana veza ključni je faktor u određivanju performansi kotača za mljevenje. Njegove glavne značajke uključuju:

(1) Veliki otpor topline

Temperatura sinteriranja može doseći iznad 1200 ° C

Održava stabilna mehanička svojstva unutar radne temperature

(2) Izvrsna krutost

Elastični modul doseže iznad 100gpa

Mala deformacija tijekom mljevenja, što pogoduje održavanju točnosti obrade

(3) Kontrolirajuća poroznost

Poroznost od 5% -40% može se postići prilagodbom formule

Poroznost pomaže u uklanjanju i hlađenju čipova, sprječavajući opekline radnog komada

(4) Dobro samo-shemanje

Abrazivna zrna mogu pasti na vrijeme nakon pasivacije, otkrivajući novi oštri rub

Održava kontinuirane i stabilne performanse brušenja

Jedinstvena struktura keramičkih kotača za mljevenje CBN -a

Tipični keramički kotači za mljevenje CBN-a Usvojite višeslojni dizajn strukture:

(1) Abrazivni sloj

Koncentracija CBN-a je obično 75% -150% (volumen frakcija)

Raspon veličine abrazivne veličine: grubo brušenje #80- #120, fino brušenje #400- #2000

(2) Prijelazni sloj

Osigurava čvrstu vezu između abrazivnog sloja i supstrata

Debljina je obično 1-2 mm

(3) Matrični materijal

Aluminijska legura: lagana, pogodna za brušenje velike brzine

Čelična matrica: visoka krutost, koja se koristi za mljevenje teških opterećenja

Prednosti keramičke veze

Keramička veza je anorganski materijal sastavljen od staklene faze i kristalne faze. Njegove prednosti uključuju:

Visoka krutost: otpornija na deformaciju od smole ili metalne veze, pogodno za mljevenje visokog preciznog

Otpornost na visokoj temperaturi: održava stabilnost čak i tijekom mljevenja velike brzine (preko 120 m/s).

Izvrsno samosmjeravanje: Nakon što su zabili, abrazivna zrnca otpuštaju, otkrivajući svježe izoštreni rub i održavajući oštrinu.

Usporedba s tradicionalnim kotačima za brušenje (Corundum, Diamond itd.)

Usporedba performansi

U usporedbi s tradicionalnim kotačima za brušenje, kotači za mljevenje CBN -a za keramike nude značajne prednosti:

Specifikacije performansi	Kotač za brušenje korunda	CBN kotač za mljevenje CBN-a za smolu	Vitrificirani kotač za brušenje CBN -a
Maksimalna radna temperatura	800 ° C	300 ° C	1400 ° C
Omjer mljevenja (G-vrijednost)	10-50	200-500	500-2000
Maksimalna linearna brzina	80m/s	100m/s	160m/s
Dimenzijska stabilnost	Fer	Dobro	Izvrstan
Frekvencija preljeva	Visok	Srednji	Nizak

2. Mjere opreza za upotrebu keramičkog CBN -a za mljevenje kotača precizni stroj za mljevenje konusa

Odabir i instalacija mljevenja kotača

Odabir i podudaranje kotača za mljevenje

Odaberite odgovarajuću koncentraciju CBN-a na temelju materijala za obradu (100% -150% preporučuje se za očvrsnuta čelika)

Načela odabira veličine grit:

Grubo mljevenje: #80- #120

Polufine mljevenje: #150- #240

Fino brušenje: #400 i više

Odabir tipa veziva (staklena faza/mikrokristalna keramika)

Specifikacije instalacije

Upotrijebite namjensku prirubnicu kako biste osigurali ravnomjerno raspoređenu silu stezanja

Dinamičko uravnoteženje potrebno je nakon ugradnje (zaostala neravnoteža ≤ 0,4 g · mm/kg)

Izvršite test u praznom hodu prije početne uporabe (3 0 minute, a zatim postupno povećavajte brzinu na radnu brzinu)

Kontrola procesa mljevenja

Postavljanje parametara ključne točke

Linearna kontrola brzine:

Čelik: 80-120 m/s

Karbid: 60-100 m/s

Odabir stope punjenja:

Grubo mljevenje: 0,01-0,03 mm/moždani udar

Fino brušenje: 0,002-0,01 mm/moždani udar

Vrijeme čišćenja iskra: izvedite najmanje tri brušenja bez iskra tijekom faze finog brušenja.

Upravljanje rashladnim tekućinama

Mora se koristiti specijalizirana tekućina za mljevenje (pH 8,5-9,5).

Zahtjev za brzinom protoka: ≥ 2 l/min po mm širine kotača za mljevenje.

Točnost filtra ≤ 25 µm. Redovito provjeravajte koncentraciju (preporučeno 4 -6%)

Preljev i održavanje

Specifikacije preljeva na kotačima

Odabir alata za odijevanje:

Grubi preljev: dijamantska olovka u jednoj točki

Fini preljev: dijamantski valjak

Parametri odijevanja:

Preljev za preljev: 0,002-0,01 mm/moždani udar

Omjer brzine preljeva: 0,6 do 0,8 (brušenje kotača i omjer linearne brzine valjka)

Nošenje praćenja

Redovito pregledavajte stanje površine kotača (svakih 8 sati)

Uspostavite sustav sile mljevenja/praćenje snage i postavite pragove alarma

Zabilježite podatke o životu kotača (prosječni broj obrađenih dijelova po intervalu oblačenja)

Sigurnosni zahtjevi

Zaštitne mjere

Mora se instalirati zaštitni poklopac (kut otvaranja ≤ 180 °)

Operatori moraju nositi zaštitne maske (kako bi se zaštitili od prašine CBN).

Magnetski separator mora biti instaliran u radno područje za prikupljanje metalnih čipsa.

Nenormalno rukovanje

Postupak rukovanja vibracija:

Odmah zaustavite stroj.

Provjerite radijalno otpuštanje vretena (treba biti ≤0,005 mm).

Rebalans.

Odgovor izgaranja obrazaca:

Provjerite kut prskanja rashladne tekućine.

Smanjite stopu dovoda za 20%-30%.

Kontrola okoliša

Upravljanje temperaturom i vlagom

Održavajte temperaturu radionice od 20 ± 2 ° C.

Relativna vlaga od 45%-65%.

Precizne prostorije za mljevenje moraju se održavati na konstantnoj temperaturi.

Mjere prevencije vibracija:

Ugradite opremu na temelj otpornosti na vibraciju (amplituda ≤2μm).

Izbjegavajte lociranje opreme na istom području kao i oprema za žigosanje.

3. Uobičajena rješenja problema za keramičke CBN brušenje koluta Precizno konus strojevi za brušenje konusa

Problemi s točnošću obrade

Odstupanje kuta konusa

Fenomen: kut konusa radnog komada od tolerancije (> ± 0,005 °)

Mogući uzroci:

Gubitak geometrijske točnosti alatnog alata (vodiči/vreteno)

Netočno postavljanje kuta preljeva za mljevenje kotača

Nedovoljna krutost radnog dijela/učvršćivanja uzrokuje deformaciju

Rješenja:

Upotrijebite laserski interferometar za provjeru geometrijske točnosti alatnog strojeva (fokusiranje na osi Z-a i X-osi)

Ponovno kalibrirajte kut kotača za brušenje kotača (preporučuje se pomoću standardnog kutnog mjerača)

Dodajte dodatne točke podrške obrazaca i prebacite se na hidrauličku stezaljku (kontrolirajte silu stezanja na 3-5 MPa)

Zaokruženost izvan tolerancije

Fenomen: zaobljenost> 2 μm

Mogući uzroci:

Loša dinamička ravnoteža kotača

Nošenje ležaja vretena (radijalno izbacivanje> 0,003 mm)

Prekomjerni parametri brušenja

Otopina:

Postavite uravnoteženje kotača za mljevenje (ciljna vrijednost: G1.0)

Provjerite radijalno otpuštanje vretena i zamijenite ležajeve ako je potrebno (preporučuju se keramički ležajevi)

Prilagodite parametre:

Smanjite linearnu brzinu za 10%-15%

Smanjite stopu unosa na 50% izvorne vrijednosti

Problemi s kvalitetom površine

Površina

Fenomen: redovni uzorci ripplinga (valna duljina 0,1-0,5 mm)

Mogući uzroci:

Mljevenje vibracija sustava kotača

Loose stroj temelj

Mljevena rezonanca

Otopina:

Provjerite i pojačajte temelj (vrijednost vibracije treba biti ≤ 2 μm/s)

Podesite brzinu rotacije kako biste izbjegli rezonantnu zonu (određenu analizom FFT spektra)

Koristite nejednako raspoređeni kotač za brušenje (poput spiralnog utora)

Površinski izgaranje

Simptom: Dijaliranje površine radnog dijela (oksidacija)

Mogući uzroci:

Nedovoljno hlađenje (neadekvatan protok/tlak)

Začepljene pore za brušenje kotača

Prekomjerna brzina dovoda

Otopina:

Optimizirajte sustav hlađenja:

Povećajte brzinu protoka na 15 l/min · mm (širina kotača za mljevenje)

Koristite dvostruki dizajn mlaznice (jedan na vrhu i jedan na dnu, kut na 15 °)

Očistite pore za mljevenje kotača visokotlačnim zračnim pištoljem (0,6 MPa komprimiranog zraka)

Smanjite stopu dovoda za 30% i povećajte broj ciklusa poliranja (≥3)

Mljevenje abnormalnosti kotača

Prekomjerno trošenje

Simptom: Život mljevenja kotača smanjuje se za više od 50%

Mogući uzroci:

Nepravilna abrazivna koncentracija

Promjene materijala za obrade (npr. Sadrže teške faze)

Netočni parametri oblačenja

Otopina:

Podesite koncentraciju CBN -a:

Ugašeni čelik: 100%-125%

Karbid: 75%-100%

Izmijenite parametre oblačenja:

Smanjite brzinu dovoda oblačenja na 0,001 mm/moždani udar

Podesite omjer brzine preljeva na 0,4

Abrazivno propuštanje zrna

Fenomen: "ćelave mrlje" pojavljuju se na površini kotača za mljevenje

Mogući uzroci:

Nedovoljna čvrstoća veze

Prekomjerno opterećenje udara

Korozija rashladne tekućine

Otopina:

Koristite mikrokristalnu keramičku vezu visoke čvrstoće

Optimizirajte metodu rezanja (koristite nagnuto rezanje, kut <5 °)

Promijenite vrstu rashladne tekućine (izbjegavajte aditive koji sadrže sumpor)

Problemi s procesnim sustavom

Niska učinkovitost obrade

Fenomen: 30% smanjenje stope uklanjanja metala

Mogući uzroci:

Smrtonosnost kotača za mljevenje

Nedovoljna moć mljevenja

Konzervativni parametri procesa

Otopina:

Provedite nadzor stanja:

Postavite prag napajanja (85% nazivne napajanja)

Upotrijebite senzor akustične emisije za nadgledanje stanja kotača za mljevenje

Nestabilnost dimenzije

Fenomen: dimenzionalna varijacija serija> 0,005 mm

Mogući uzroci:

Akumulirana toplinska deformacija

Pogreška mjernog sustava

Nekompenzirano trošenje kotača

Otopina:

Provedite kompenzaciju temperature:

Vrijeme zagrijavanja stroja ≥ 2 sata

Ugradite sustav za kontrolu temperature okoline (20 ± 1 ° C)

Uspostaviti mehanizam za automatsku kompenzaciju:

Potaknuti internetsko mjerenje svakih 10 dijelova

Automatski ispravite koordinatu z-osi putem PLC-a

Hitno rješavanje problema

Pukotina kotača

Mjere za hitne slučajeve:

Odmah pritisnite gumb za zaustavljanje u nuždi

Provjerite integritet zaštitnog poklopca

Uzroci istrage:

OvernSeed (provjerite naljepnicu maksimalne brzine)

Prekomjerni napon za ugradnju (zakretni vijci prirubnice prema priručniku)

Neuspjeh stezanja obrazaca

Mjere za hitne slučajeve:

Provjerite hidraulički tlak stezaljke nakon isključivanja (obično 3-5 MPa)

Koristite sekundarnu otopinu za pozicioniranje (mehaničko pozicioniranje pneumatskog stezanja)

Dodajte vizualni pregled ključnim procesima (kako biste potvrdili pravilno stezanje)

Preporuke za preventivno održavanje

Uspostavite zapisnik o praćenju:

Zabilježite krivulju sile mljevenja nakon svakog preljeva

Pratite trendove za mljevenje kotača (upravljanje kontrolnom grafikonom)

Upravljanje rezervnim dijelovima:

Održavajte alati za preljev kotača za hitne slučajeve (dijamantski valjci)

Spremni dijelovi vretena (preporučuje se obvezna zamjena nakon 8.000 sati)

4. Glavne funkcije i prednosti keramičkog cbn konusnih konusnih brusilica

Glavne funkcije

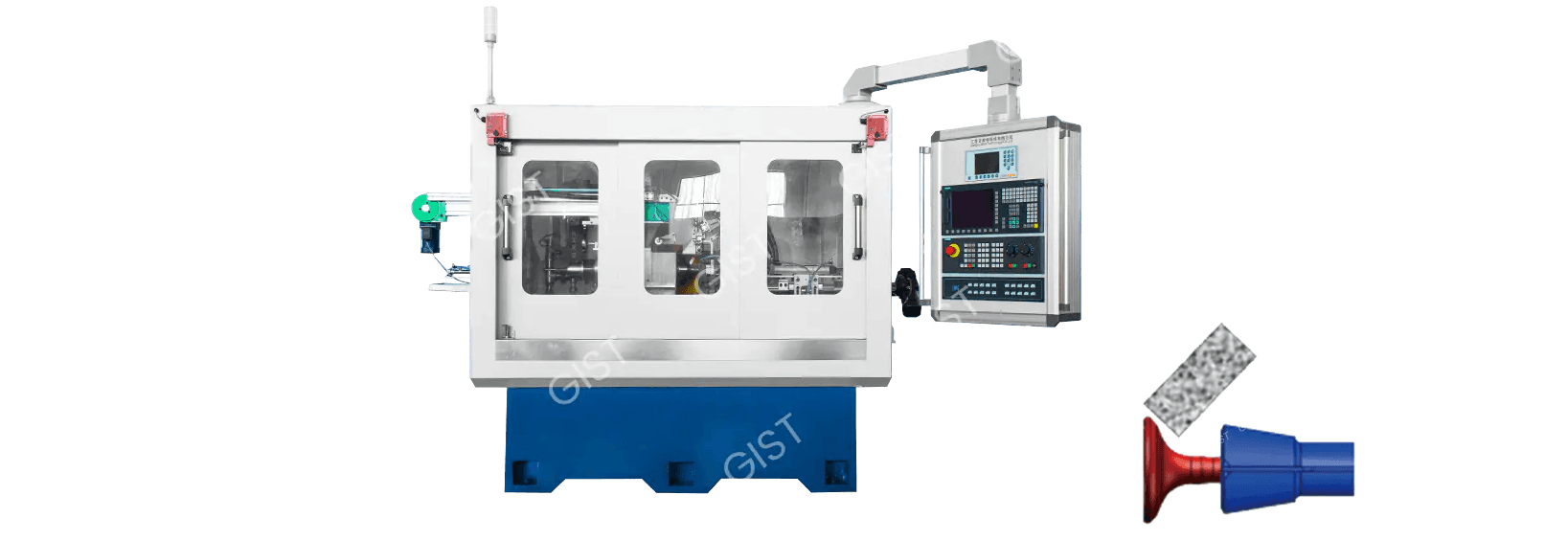

CERAMIC CBN precizni konusni brusilice su vrhunska oprema posebno dizajnirana za obradu konusnih dijelova visokog preciznog. Njihove temeljne funkcije su sljedeće:

Formiranje konusa visoke preciznosti

Postizanje točnosti obrade na razini mikrona (zaobljenost ≤ 1 μm, tolerancija kuta konusa ± 0,003 °).

Može obraditi razne konusne strukture:

Konusi za sinkronizaciju automobilskih mjenjača

Aircraft motor Mortise i tenon utor

Precizno nose konusi trkača

Konusi za pomoć rubu alata

Obrada materijala za teško stroj

Dizajniran za materijale visoke marljivosti:

Očvršćeni čelik (HRC60)

Legure visoke temperature (Inkonel 718, itd.)

Karbid (yg8, itd.)

Riješiti probleme tradicionalnih kotača za mljevenje koje se "ne mogu mljeti" i skloni opeklinama

Kombinirane mogućnosti obrade

Integrirani postupak grickanja

Kompletna multi-značajna obrada u jednoj postavi za stezanje:

Konus cilindrična površina

Kraj lica Chamfer

Profiliranje površinskog utora

Temeljne prednosti

Ultra dugotrajni život alata

Usporedba predmet	Kotač za brušenje korunda	Vitrificirani kotač za brušenje CBN -a
Oblačenje života	50 komada	2.000 komada
Ukupni život	200 komada	50.000 komada
Frekvencija preljeva	Dva puta u smjeni	Jednom tjedno

Izvrsna kvaliteta površine

Površinska hrapavost RA doseže 0,1 μm (zrcalni završetak)

Nema dubine sloja izgaranja <2 μm (konvencionalni kotači za brušenje> 10 μm)

Preostali stres kontroliran unutar -200MPa (stanja kompresijskog stresa)

Performanse obrade visoke učinkovitosti

Značajno poboljšana brzina uklanjanja metala:

Ugašeni čelik: 2,5 mm³/mm · s (konvencionalni postupak 0,8 mm³/mm · s)

Karbid: 1,2 mm³/mm · s (konvencionalni postupak 0,3 mm³/mm · s)

Vrijeme rezanja ciklusa smanjeno za 40%-60%

Energetska i ekološki prihvatljiva značajka

Usporedba potrošnje energije:

Konvencionalna brusilica: 25KW · H/100 komada

CBN brusilica: 8kw · h/100 komada

Smanjenje otpada:

Chips za mljevenje smanjen za 80%

Potrošnja rashladne tekućine smanjena za 50%

Inteligentna kontrola procesa

Opremljen internetskim sustavom mjerenja (laser/vrsta kontakta)

Adaptivna funkcija kompenzacije:

Automatski ispravlja trošenje kotača za mljevenje

Naknada u stvarnom vremenu za toplinsku deformaciju

Digitalni dvostruki sustav predviđa obradu rezultata

Tehnički proboji

Materijalna inovacija

Nano-ceramička tehnologija obveznica:

Snaga savijanja porasla je na 180 MPa

Toplinski otpor porastao je za 30%

Višeslojni kompozitni brusni kotač:

Osnovni sloj: matrica visoke gaće

Prijelazni sloj: gradijentni materijal

Radni sloj: CBN mikrokristalni agregati

Inovacija procesa

Kriogena tehnologija brušenja:

Temperatura radnog dijela <150 ° C (konvencionalni postupak> 400 ° C) postignut kroz mlazni hlađenje visokog tlaka

Tehnologija suzbijanja vibracija:

Aktivni sustav prigušivanja kontrolira amplitudu vibracije do unutar 0,5 µm

Integracija opreme

Funkcija povezivanja pet osi:

Maksimalni broj povezivanja osi: x/y/z/osi/središte

Točnost pozicioniranja: 5 μm 5 μm/300 mm

Modularni dizajn:

Zamjena jedinice za brzo mljevenje (<10 minuta)

Izborni moduli za okretanje/glodanje

Vrijednost primjene industrije

Automobilska proizvodnja

Konus konusa za sinkronizaciju prijenosa:

Točnost obrade poboljšana na DIN 5

Jedinični trošak smanjen za 35%

Nova obrada konusa motorne osovine Energy vozila:

Postići toleranciju na 0,005 mm

Uklonite problem buke povezan s tradicionalnim montažama

Zrakoplovstvo

Motor motor Mortise i obrada tenona:

Život umora porastao je za 3 puta

Ciklus obrade smanjio se s 8 sati na 2,5 sata

Konusna obrada konusa s konusom za slijetanje:

Površinski integritet zadovoljava standarde AMS2420

Stopa otpada smanjila se s 15% na 0,5%

Proizvodnja alata

CARBIDE BILLT KONGLE KONGE OBAVEZA:

Retkana serration <3 μm

Život alata porastao je za 50%

Visoko precizno mljeveni rezači sa konusnim SHANKS-om:

Područje kontakta> 90%

Ponovljivost stezanja 1 μm

Budući upute za razvoj

Inteligentne nadogradnje:

Integrirani sustav za optimizaciju procesa AI

Razvoj modela predviđanja stanja kotača za samo-učenje

Zelena proizvodnja:

Proboji tehnologije suhog brušenja

Razvoj razgradivih vezivnih materijala

Ultra precizna obrada:

Postizanje hrapavosti površine nanocije (RA <0,05 μm)

Razvijanje procesa uklanjanja atomske razine

5. Uobičajeni vodič za rješavanje i održavanje problema za keramičke CBN brušenje koluta Precizni konusni strojevi za brušenje konusa

Dijagnoza i rješavanje problema uobičajenih problema

Rješavanje problema s nenormalnom točnošću obrade

Nenormalna točnost obrade uglavnom se očituje kao prekomjerni kut konusa i loša zaobljenost. Prekomjerni kut konusa obično se odnosi na odstupanje veće od ± 0,01 ° između stvarnog kuta obrađenog konusa i zahtjeva za dizajnom, dok loša zaobljenost ukazuje na odstupanje veće od 2 μm od obrađenog kružnog presjeka.

Za prekomjerni kut konusa, geometrijska točnost alatnog alata prvo se mora kalibrirati. Preporučuje se pomoću laserskog interferometra za provjeru okomitosti svake osi strojeva, posebno okomitosti između osi x i z. Ovaj test treba provesti nakon što se radna temperatura stroja stabilizira, obično zahtijeva zagrijavanje od 1-2 sata. Ako se otkrije odstupanje okomitosti, treba ga ispraviti u skladu s uputama proizvođača alatnog alata. To se općenito postiže podešavanjem klirensa voditelja za željeznicu na unutar 0,005-0,01 mm.

Preljev od mljevenja kotača također je značajan faktor koji utječe na točnost kuta konusa. Preporučuje se dijamantski preljev s valjkom, s brzinom dovoda od 0,002-0,005 mm. Nakon odijevanja, potrebna su najmanje tri ciklusa poliranja bez iskra kako bi se osigurala ujednačenost i oštrina abrazivnih žitarica na površini kotača. Za visoko precizno obradu konusa preporučuje se testiranje mljevenja jednog ili dva djela prije konačne obrade. Tek nakon što se dobiju zadovoljavajuća mjerenja, može započeti masovna proizvodnja.

Loša zaokruženost često je usko povezana sa stanjem vretena strojnog alata. Prvo provjerite radijalno izbacivanje vretena, koji ne smije prelaziti 0,003 mm pomoću indikatora biranja. Ako se ta vrijednost premaši, možda će trebati zamijeniti ležajeve vretena. Nadalje, kotač za mljevenje mora biti dinamički uravnotežen sa G1.0 standardima, a neravnoteža je kontrolirana unutar 0,4 g · mm/kg. Za brušenje velike brzine (linearne brzine veće od 80m/s), za nadzor i prilagodbu u stvarnom vremenu preporučuje se internetski dinamički sustav uravnoteženja.

Rješavanje oštećenja kvalitete površine

Neh oštećenja površinske kvalitete obično uključuju tragove brbljanja, opekline i pretjeranu hrapavost. Tragovi brbljanja mogu se kategorizirati kao redoviti i slučajni.

Redovne oznake brbljanja obično se pojavljuju kao jednolične, periodične pruge s valnom duljinom između 0,1 i 0,5 mm. Ova vrsta problema prvenstveno je uzrokovana vibracijama sustava. Mjere liječenja uključuju: precizno uravnoteženje kotača za brušenje kako bi se osiguralo da ispunjava G1.0 standarde; podešavanje brzine vretena i korištenjem analize spektra FFT za identificiranje rezonantnih frekvencija kako bi se izbjegli osjetljivi rasponi brzine; i pregledati temelj strojnog alata kako bi se osiguralo da su razine vibracija ispod 2 µm/s.

Slučajne tragove brbljanja pojavljuju se kao nepravilne površinske oznake, što često ukazuje na moguće trošenje ležaja vretena. Ležajevi treba pregledati i zamijeniti ako je potrebno. Pri zamjeni obratite pažnju na prednaprezanje ležaja. Prekomjerno unaprijed može dovesti do preranog kvara ležaja.

Površinske opekline uglavnom uzrokuju prekomjerne temperature u području mljevenja. Otopine uključuju: povećanje brzine protoka rashladne tekućine na najmanje 2 l/min po milimetru širine brušenja kotača; Provjera položaja mlaznice za rashladnu tekućinu kako bi se osiguralo da je usklađena s kontaktnom zonom za mljevenje; Optimiziranje parametara brušenja, na odgovarajući način smanjujući brzinu dovoda i povećavajući broj ciklusa poliranja. Za jake opekline može biti potrebno zamijeniti vitrificirani CBN kotač za brušenje s većom toplinskom vodljivošću.

Prekomjerna hrapavost često je povezana sa stanjem kotača za mljevenje. Kad brušenje kotača postane dosadna, površinska hrapavost značajno se pogoršava. Oskrucavanje kotača za mljevenje je potrebno, a nakon odijevanja treba izvršiti testno mljevenje kako bi se potvrdilo stanje. Ako se problem nastavi, razmislite o prelasku na kotač za mljevenje sitnijeg grickanja ili smanjenje stope dovoda za 50%.

Rješavanje nepravilnosti kotača

Poremećaji mljevenja kotača prvenstveno se očituju kao pretjerano trošenje i abrazivni gubitak zrna. Prekomjerno trošenje kotača za mljevenje znači da je njegov radni vijek znatno niži od očekivanog, što potencijalno dostiže samo 50% ili čak manje svog normalnog životnog vijeka.

Glavni uzroci pretjeranog trošenja uključuju nepravilnu koncentraciju abraziva, promjene u svojstvima materijala radnog komada i pogrešne postavke parametara odijevanja. Za materijale s teškoćama poput očvrsnog čelika preporučuje se korištenje kotača za mljevenje s koncentracijom CBN između 100% i 125%. Pri obradi legura koje sadrže tvrde faze koncentracija se može smanjiti na 75% na 100%. Što se tiče parametara preljeva, dovod presvlačenja treba smanjiti na 0,001 mm/moždani udar, a omjer brzine preljeva treba prilagoditi na približno 0,4.

Propadanje mrlja očituje se kao lokalizirane "ćelave mrlje" na površini kotača za mljevenje. Ove lokalizirane "ćelave mrlje" obično su povezane s nedovoljnom čvrstoćom veze, prekomjernim utjecajem opterećenja tijekom obrade ili korozije rashladne tekućine. Rješenja uključuju: prelazak na brusni kotač s mikrokristalnom keramičkom vezom visoke čvrstoće; Optimiziranje staze obrade, koristeći ramljeni ulaz manji od 5 ° kako bi se izbjegao utjecaj uzrokovan rezovima desnog kuta; i provjeru sastava rashladne tekućine kako biste izbjegli upotrebu hladnjaka koji sadrže korozivne aditive poput sumpora.

Plan za hitne slučajeve

Mrživanje prijeloma kotača za hitne slučajeve

U slučaju prijeloma kotača, operater bi trebao odmah aktivirati gumb za zaustavljanje u nuždi kako bi isključio napajanje na stroj. Zatim provjerite integritet zaštitnog poklopca kako biste osigurali da leteće krhotine ne mogu nikoga ozlijediti. Istraga nesreće trebala bi se usredotočiti: hoće li brzina brušenja kotača prelaziti maksimalnu brzinu navedenu na naljepnici; Je li ravna prirubnica u odnosu na 0,01 mm; i je li kotač za brušenje istekao ili nepravilno pohranjen.

Odgovor neuspjeha stezanja radnog dijela

Neuspjeh stezanja radnog dijela može dovesti do ozbiljnih opasnosti od sigurnosti i neuspjeha obrazaca. Mjere poboljšanja uključuju usvajanje sustava dvostrukog pozicioniranja: mehaničko pozicioniranje kako bi se osigurao referentni položaj, hidraulično stezanje radi pružanja primarne sile stezanja i pneumatskog zaključavanja kao sigurnosne značajke. Vizualni pregled se također može dodati kako bi se potvrdilo da je stezanje obrazaca uspostavljeno prije obrade.

Uobičajena rješenja problema:

Simptom	Mogući uzrok	Otopina
Površine obraza	Brži kotača Neravnoteža/trošenje ležaja vretena	Rebalans/Zamijenite ležajeve
Točnost kuta konusa premašuje	Gubitak strojne geometrijske točnosti	Ponovno kalibrirajte razinu strojeva i vodiča
Prekomjerno trošenje kotača	Prekomjerni parametri brušenja	Smanjite linearnu brzinu za 15%-20%
Površinski izgaranje radnog dijela	Nedovoljna dosadnost kotača za hlađenje/mljevenje	Povećajte hlađenje flok/zamijenite na vrijeme
Smanjena učinkovitost brušenja	Pove za mljevenje začepljenih	Očistite ili vratite posebnom šipkom za čišćenje

Sustav preventivnog održavanja

Ključne točke za održavanje

Svakodnevno održavanje ključno je za osiguravanje dugoročnog, stabilnog rada opreme. Prije početka svake radne promjene, moraju se provesti sljedeće preglede: koncentracija rashladne tekućine treba provjeriti pomoću refraktometra kako bi se osiguralo da koncentracija ostane u rasponu od 4% -6%; Tlak zračnog sustava treba provjeriti radi održavanja radnog tlaka od 0,5-0,7 MPa; a kotač za mljevenje treba vizualno pregledati pukotine, oštećenja ili druge abnormalnosti.

Održavanje nakon smjene podjednako je važno i uključuje: čišćenje radnog koša i magnetskog separatora za uklanjanje metalnih čipsa i abrazivnog nakupljanja; brisanje stražara vodiča kako bi se spriječilo da čipovi uđu u površinu vodiča; Snimanje podataka o oblačenju kotača i broj obrađenih radnih dijelova tijekom smjene i održavanje kompletnog zapisa o radu opreme.

Periodični plan održavanja

Tjedno održavanje usredotočeno je na provjeru sustava podmazivanja vodiča kako bi se osiguralo da je razina masti najmanje 80% i da su linije podmazivanja nesmetane. Hidraulički sustav treba temeljito pregledati mjesečno, usredotočujući se na diferencijal tlaka filtra. Ako diferencijal tlaka prelazi 0,3 MPa, filter se mora zamijeniti.

Sustav vretena trebao bi se profesionalno pregledati tromjesečno, koristeći mikrometar visoke preciznosti za mjerenje radijalnog otpada vretena, koji ne bi trebao biti veći od 0,002 mm. Porast temperature vretena također treba provjeriti; Ne smije prelaziti 15 ° C nakon četiri sata kontinuiranog rada. Godišnje održavanje zahtijeva profesionalni tehničar da izvrši potpuno kalibraciju strojnog alata i vratio svu točnost pozicioniranja u tvorničke standarde.

Ključno upravljanje životom komponenti

Kao temeljna komponenta preporučuje se da se ležajevi vretena zamijene nakon 8.000 sati rada, bez obzira na stanje površine. Klizači vodiča obično imaju vijek trajanja od pet godina i treba ih odmah zamijeniti kako bi se izbjegla gubitak točnosti. Prirubnica za mljevenje kotača treba provjeriti zakretni moment svakih 2.000 sati kako bi se osigurala sigurna i pouzdana instalacija. Hladno sredstvo treba u potpunosti zamijeniti svaka tri mjeseca kako bi se spriječilo pogoršanje koje utječe na performanse obrade.

Keramički CBN brušenje kotača Precizno korištenje konusnog strojeva za održavanje strojeva za održavanje

Kategorija održavanja	Predmet održavanja	Pojedinosti i standardi operacije	Ciklus	Zapisni zahtjevi
Svakodnevno održavanje	Pregled rashladne tekućine	Provjerite koncentraciju (4%-6%), pH (8,5-9,5), točnost filtracije ≤ 25 μm	Po smjeni	Zabilježiti koncentraciju i nečistoće
	Mljeveni vizualni pregled kotača	Provjerite pukotine, oštećenja i labave abrazivne čestice i čiste rupe zraka (0,6MPA zračni pištolj).	Svaka smjena	Fotografirajte i arhivirajte sve nepravilnosti.
	Pregledajte sustav tlaka zraka.	Osigurajte da je tlak između 0,5-0,7MPA i da nema curenja u cjevovodu.	Svaka smjena	Zabilježite vrijednost tlaka.
Tjedno održavanje	Podmazivanje vodiča	Dodajte posebnu mast, ispunite ≥ 80%	Tjedni	Zabilježite točke i iznose podmazivanja
	Inspekcija hidrauličkog sustava	Provjerite diferencijal tlaka filtra (<0,3 MPa) i razinu ulja unutar označenog raspona.	Tjedni	Zabilježite razinu tlaka i razinu ulja.
	Provjera dinamičke ravnoteže kotača.	Upotrijebite dinamički balans za kalibraciju na G1.0 (neravnoteža ≤ 0,4 g · mm/kg).	Tjedan ili nakon promjene kotača za mljevenje.	Zabilježite neravnotežu.
Mjesečno održavanje	Pregled točnosti vretena	Izmjerite radijalno otpuštanje (≤0,003 mm) i aksijalnu igru (≤0,002 mm)	Mjesečno	Spremi izvješće o inspekciji
	Zamjena rashladne tekućine	Potpuno zamijenite rashladno sredstvo i očistite cijevi i spremnik.	Svaka tri mjeseca	Zabilježite datum zamjene i broj modela.
	Kalibracija geometrijske točnosti strojnog alata.	Provjerite vertikalnost svake osi pomoću laserskog interferometra (x/z os ≤ 0,005 mm/300 mm).	Tromjesečno	Držite potvrdu o kalibraciji u datoteci.
Godišnje održavanje	Potpuni remont stroja	Uključuje vodeće mljevenje željezničke željeznice, podešavanje prednaprezanja vijaka i ispitivanje izolacije električnog sustava	Godišnje	Kompletno izvješće o održavanju
Ključno upravljanje životom komponenti	Zamjena ležaja vretena	Obavezna zamjena nakon 8.000 sati rada, koristeći keramičke ležajeve	Akumuliran satima	Zabilježite vrijeme zamjene i seriju
	Zamijenite vodilice i klizače	Zamijenite svakih 5 godina ili kada se razvija značajna igra	5 godina	Zabilježite razlog za zamjenu
	Kalibracija prirubnice kotača	Provjerite ravnanje (≤ 0,01 mm). Zakretni moment mora biti u skladu s uputama proizvođača.	Svaki 2000 sati	Zabilježite vrijednost zakretnog momenta
Hitni odziv	Pukotina kotača	Odmah zaustavite stroj → Provjerite zaštitni poklopac → Provjerite ima li problema s brzinom/instalacijom → Zamijenite kotač za mljevenje	U slučaju pukotine	Ispunite izvještaj o incidentu
	Neuspjeh stezanja obrazaca	Zaustavni stroj → Provjerite tlak stezanja (3-5 MPa) → Povećajte vizualni pregled → Optimiziranje pozicioniranja	Kad se to dogodi	Zabilježiti korektivne mjere

Mjere opreza održavanja:

Prvo sigurnost: Prije održavanja, isključite napajanje i otpustite tlak. Nosite zaštitnu opremu.

Alati: Koristite alate za inspekciju koji se preporučuju proizvođači (poput laserskih interferometara i dinamičnih uravnoteženja).

Stranisnost podataka: Potvrda potpisa potrebna je za svaki rad održavanja, a podaci će se arhivirati najmanje tri godine.

Nenormalno upozorenje: Odmah isključite stroj za ispitivanje jesu li se otkrili problemi poput povećane vibracije ili abnormalnog porasta temperature.

6. Keramička cbn brušenje kotača precizni konus mašine za mljevenje mašine

Koje su prednosti vitrificiranih kotača za brušenje CBN -a preko tradicionalnih kotača za mljevenje?

Odgovor:

Izuzetno dug život: tvrdoća CBN -a je druga samo dijamant, a otpor na habanje je preko 100 puta veća od one kotača za mljevenje korunda, značajno smanjujući frekvenciju zamjene.

Visoka toplinska stabilnost: CBN može izdržati temperature do 1400 ° C, sprečavajući opekline radnog komada (konvencionalni kotači za mljevenje ne uspijevaju na 800 ° C).

Visoka precizno zadržavanje: Vitrificirana veza pokazuje izvrsnu krutost, stabilne sile mljevenja i može postići zaokruženost konusa manju od 1 μm.

Visoka učinkovitost: Stope uklanjanja metala povećavaju se za 30%-50%, što ga čini pogodnim za teško strojne materijale poput očvrsnog čelika i legura visokih temperatura.

Kako mogu odabrati pravi vitrificirani kotač za brušenje CBN -a? O: Sljedeći parametri moraju se prilagoditi na temelju materijala radnog komada i preciznih zahtjeva:

Veličina mrvice:

Grubo mljevenje (RA 0,8 μm): #80- #120

Fino brušenje (RA 0,1 μm): #400- #2000

Koncentracija:

Očvršćeni čelik: 100%-150%

Karbid: 75%-100%

Obveznik:

Keramika staklene faze: opća namjena

Mikrokristalna keramika: zahtjevi visoke žilavosti

Kako riješiti tragove brbljanja tijekom brušenja konusa?

O: Koraci za rješavanje problema:

Dinamičko uravnoteženje: kotač za mljevenje mora biti G1.0 stupanj (neravnoteža ≤ 0,4 g · mm/kg).

Provjerite ležajeve vretena: Zamijenite ako radijalno izbacivanje> 0,003 mm.

Prilagodite parametre:

Smanjite linearnu brzinu za 10% -15% (npr. Sa 120m/s na 100m/s).

Smanjite stopu unosa na 50% izvorne vrijednosti.

Optimizirajte stezanje: Povećajte točke podrške radnog komada i smanjite prekrivanje.

Koji bi mogao biti uzrok naglo smanjenja života kotača?

Odgovor: Uobičajeni uzroci i rješenja:

Uzrok	Otopina
Prekomjerni parametri brušenja	Smanjite brzinu linije ili brzinu punjenja
Nedovoljna koncentracija rashladne tekućine (<4%)	Napuniti koncentrat na 6%
Pove za mljevenje začepljenih	Očistite s zračnim pištoljem od 0,6 MPa
Promijenite materijal obrađivanja (sadrži tvrdu fazu)	Upotrijebite veću koncentraciju (150%) ili finiji kotač za brušenje

Kako mogu izbjeći opekline obrađenih tijekom brušenja konusa?

Odgovor:

Optimizacija hlađenja:

Brzina protoka ≥ 15 l/min · mm (širina kotača za mljevenje)

Upotrijebite interno ohlađeni kotač za brušenje ili dvostruku mlaznicu (kut od 15 °)

Podešavanje procesa:

Povećajte broj ciklusa poliranja (≥ 3 mljevenja bez iskra)

Smanjite stopu dovoda za 30%

Odabir brušenja kotača:

Koristite kotač za mljevenje s visokom poroznošću (30%-40%) kako biste pojačali rasipanje topline.

Kako mogu riješiti odstupanja kuta konusa (> ± 01 °) nakon obrade?

Odgovor:

Kalibracija geometrijske točnosti stroja:

Upotrijebite laserski interferometar za provjeru okomitosti x/z (pogreška ≤ 0,005 mm/300 mm).

Ispravljanje kuta preljeva za mljevenje:

Upotrijebite standardni blok kuta za kalibraciju komoda za dijamantski valjak. Provjerite krutost učvršćenja:

Kontrolirajte silu stezanja na 3-5 MPa kako biste spriječili deformaciju obrazaca.

Da li vitrificirani kotač za brušenje CBN -a zahtijeva poseban preljev?

Odgovor:

Alat za odijevanje: Preporučuju se dijamantski valjci (dug život i visoka preciznost).

Postavke parametara:

Brzina dovoda presvlačenja: 0,002-0,005 mm/moždani udar

Omjer brzine preljeva: 0,4 do 0,8 (brušenje kotača i omjer linearne brzine valjka)

Zahtjevi za mljevenje: Nakon odijevanja potrebna su tri prolaza bez iskra.

Koja su podešavanja potrebna nakon ugradnje kotača za mljevenje?

Odgovor:

Idle Run test: Povećajte brzinu postupno na radnu brzinu i trčite 30 minuta.

Dinamično uravnoteženje: Upotrijebite internetski balans za prilagodbu na G1.0.

Provjera ispitivanja mljevenja:

Proces 2-3 uzorka i pregledajte dimenzije i kvalitetu površine.

Fino prilagodite količinu preljeva ili parametre brušenja na temelju rezultata.

7. Uobičajeni problemi i rješenja tijekom rada keramičkih CBN -a za mljevenje kotača precizni konusni strojevi za brušenje konusa

Problemi s kvalitetom površine

Redovito brbljanje

Karakteristike: Periodične pruge s valnom duljinom od 0,1-0,5 mm

Pravni lijek:

Provjerite vibraciju temelja (treba biti ≤2μm/s)

Podesite brzinu kako biste izbjegli rezonantne frekvencije

Koristite nejednako raspoređeni kotač za brušenje (spiralna flauta)

Površinski izgaranje

Kriteriji: sloj za promjenu boje kisika

Ključne protumjere:

Povećajte brzinu protoka rashladne tekućine na ≥15 l/min · mm

Usvojite interno ohlađeni dizajn kotača za brušenje

Smanjite stopu dovoda za 30% i dodajte tri dodatna prolaza za poliranje

Mljevenje abnormalnosti kotača

Nenormalno trošenje

Tipični slučaj: Život se smanjuje za više od 50%

Rješenje za optimizaciju:

Podesite koncentraciju CBN-a (100-125% za očvrsnute čelik)

Izmijenite parametre oblačenja (brzina dovoda ≤ 0,001 mm/moždani udar)

Abrazivno propuštanje zrna

Simptom: "ćelave mrlje" pojavljuju se na površini brušenja kotača

Korijenski uzrok:

Nedostaci snage veze

Utjecaj rezanja u pravom kutu

Metode poboljšanja:

Upotrijebite mikrokristalni keramički kotač za brušenje

Usvojite metodu rezanja nagiba <5 °

Problemi s procesnim sustavom

Nestabilnost dimenzije

Ključne kontrolne točke:

Kontrola temperature okoline na 20 ± 1 ° C

Okidač internetske kompenzacije mjerenja svakih 10 komada

Uspostavite model kompenzacije toplinske deformacije

Hitno rješavanje problema

Pukotina kotača

Hitni postupci:

Neposredno zaustavljanje hitne pomoći

Provjerite integritet zaštitnog poklopca

Provjerite da li brzina premašuje granicu

Leteći radni komad

Preventivne mjere:

Koristite mehaničko i hidraulično dvostruko pozicioniranje

Instalirajte sustav vizualne potvrde

Preporuke za optimizaciju održavanja

Dnevni pregled:

Koncentracija rashladne tekućine (4-6%)

Izgled kotača za mljevenje (pukotine/oštećenja)

Periodično održavanje:

Tjedan: Podmazivanje vodiča (punjenje masti ≥ 80%)

Mjesečno: Inspekcija vretena (≤ 0,003 mm)

Dodatak: Tablica brze dijagnoze

Opis problema	Predmeti za inspekciju prioriteta	Vremensko ograničenje
Oznake brbljanja	Dinamično uravnoteženje/ležajevi	U roku od 2 sata
Opekotina	Rashladni sustav	Odmah isključivanja
Dimenzionalni prekoračenje	Kompenzacija temperature	Riješiti se tijekom smjene

Urođene prednosti određene materijalnim svojstvima

Nezamjenjivi superbrazivi

CBN (kubični bor-nitrid) ima tvrdoću od 4500 hv, a drugo samo od dijamanta, ali njegova stabilnost visoke temperature (1400 ° C) daleko prelazi onu dijamanta (koja oksidira na 800 ° C).

Tipična usporedba: prilikom obrade očvrsnog čelika (HRC 60), životni vijek kotača CBN je 100 puta veći od koluta Corundum.

Sinergistički učinci vitrificiranih veza: Mikrokristalna keramička struktura kombinira krutost (elastični modul 100 GPA) sa svojstvima samo-smeta.

Kontrolirajuća poroznost (5%-40%) poboljšava rasipanje topline u usporedbi s smolama/metalnim vezama.

Proboj u zadržavanju preciznosti

Stabilnost na nano-razini

Stopa gubitka abrazivnog zrna <0,1%/sat, osiguravajući sljedeće čak i nakon 2000 ciklusa:

Zaokruživost ≤ 1 μm

Tolerancija kuta konusa ± 0,003 °

Kontrola toplinske deformacije

Toplinska vodljivost je 1300W/(m · K), a temperatura zona brušenja 200 ° C niža od one kotača za mljevenje korunda.

Izmjereni podaci: Temperatura površine radnog dijela <150 ° C pri mljevenju legura od titana (konvencionalni procesi> 400 ° C)

Tehnološka evolucija prema naprijed
